新版的GB/T3836係列標準已經在2022年5月1日正式實施了。關於新舊標準的差異是較多企業客戶比較關心的內容，午夜福利试看標誌作為產品的“身份證”，可以讓使用方及安裝人員快速的了解此午夜福利试看產品的午夜福利试看型式，對應的氣體/粉塵以及溫度組別。從而避免出現氣體午夜福利试看的產品安裝到粉塵場所，“n”型產品安裝到1區的午夜福利试看區域等。從選型上確保午夜福利试看產品與危險場所匹配。
午夜黄色网站檢測結合新版GB/T 3836-2021標準裏的介紹，總結下爆 炸性氣體環境使用Ex設備的午夜福利试看標誌的所包含的內容以及意義。在後續將會繼續分享可燃性粉塵場所使用Ex設備的午夜福利试看標誌知識。
爆 炸性氣體環境使用Ex設備的午夜福利试看標誌應包括：
一、符號Ex，表明Ex設備符合GB/T 3836.1-2021的第一章所列專用標準的一個或多個午夜福利试看型式。

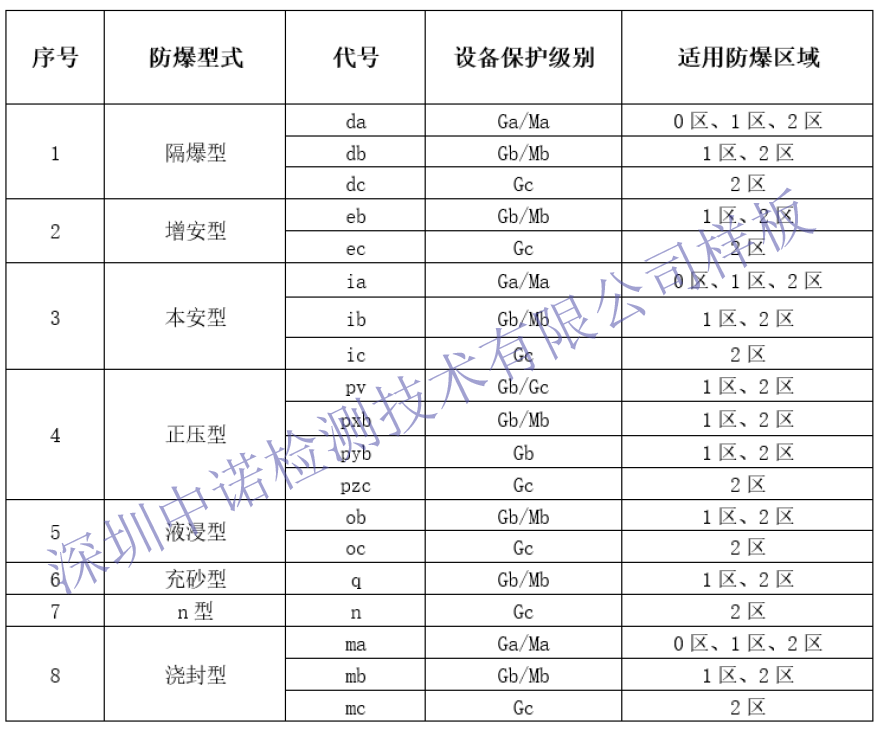

二、午夜福利试看保護型式，即設備采取的午夜福利试看保護措施，午夜福利试看保護型式以及對應的代號關係見下表。
備注：在爆 炸性氣體環境使用Ex設備除了以上列出的8種午夜福利试看保護型式外，還有光輻射午夜福利试看型式和午夜福利试看特殊型。由於這類產品比較少，在這裏不做贅述。
三、爆 炸性氣體類別
1、I類：煤礦瓦斯氣體

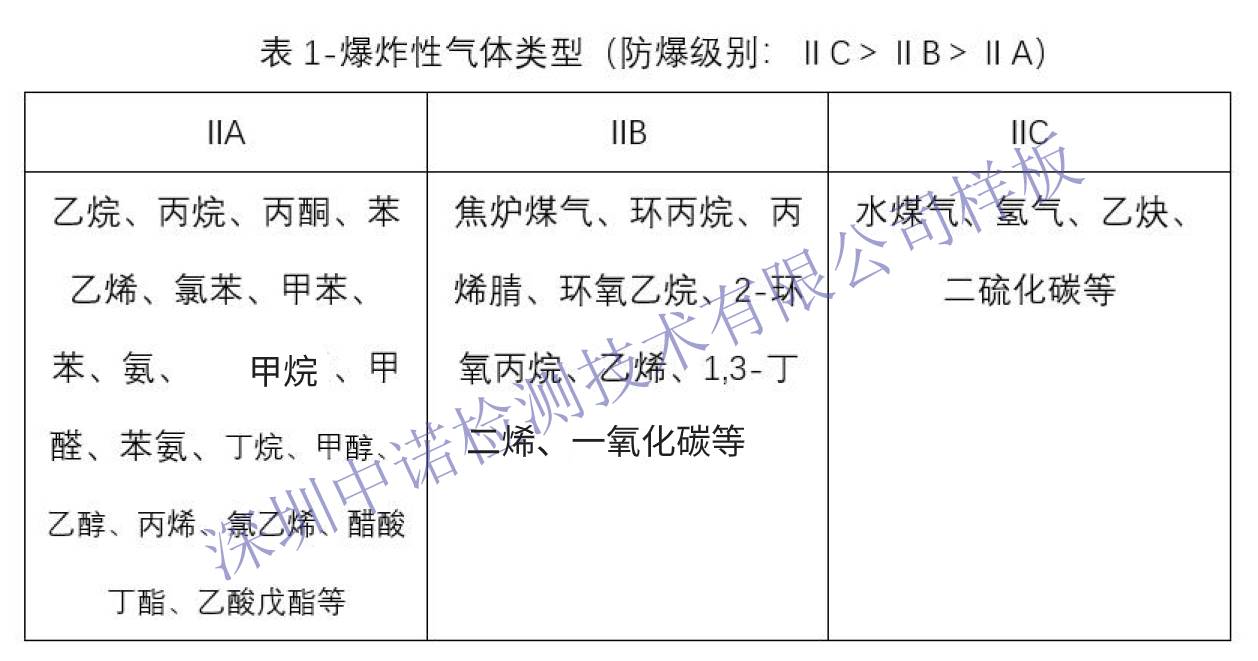

2、II A、 IIB和IIC類：除煤礦瓦斯氣體環境之外的其他爆 炸性氣體，見下表。
四、溫度組別，指爆 炸性氣體混合物的引燃溫度能被點燃的溫度極限值。

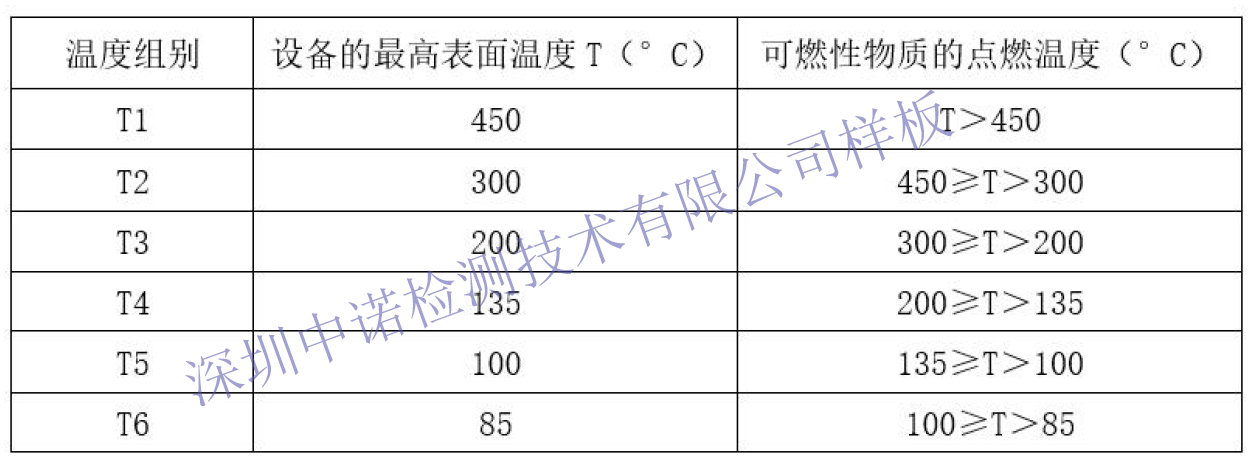

電氣設備按其zui高表麵溫度分為T1～T6組，使得對應的T1～T6組的電氣設備的zui高表麵溫度不能超過對應的溫度組別的允許值。溫度組別、設備表麵溫度和爆 炸性氣體或蒸氣的引燃溫度之間的關係如下表所示。
備注：
1、I類Ex設備的午夜福利试看標誌不需要標出溫度組別。
2、同等條件下，T6的設備可以用在T1~T5場所，T5的設備可以用在T1~T4場所，依次類推。
3、對於zui高表麵溫度超過450 °C的II類Ex設備應用攝氏溫度來標記zui高表麵溫度，例如， 600 °C。
4、用於特殊氣體的II類Ex設備，不必標出相應溫度組別或zui高表麵溫度。
5、Ex元件不必標誌溫度組別或zui高表麵溫度（攝氏溫度）。
五、適用的設備保護級別（EPL）

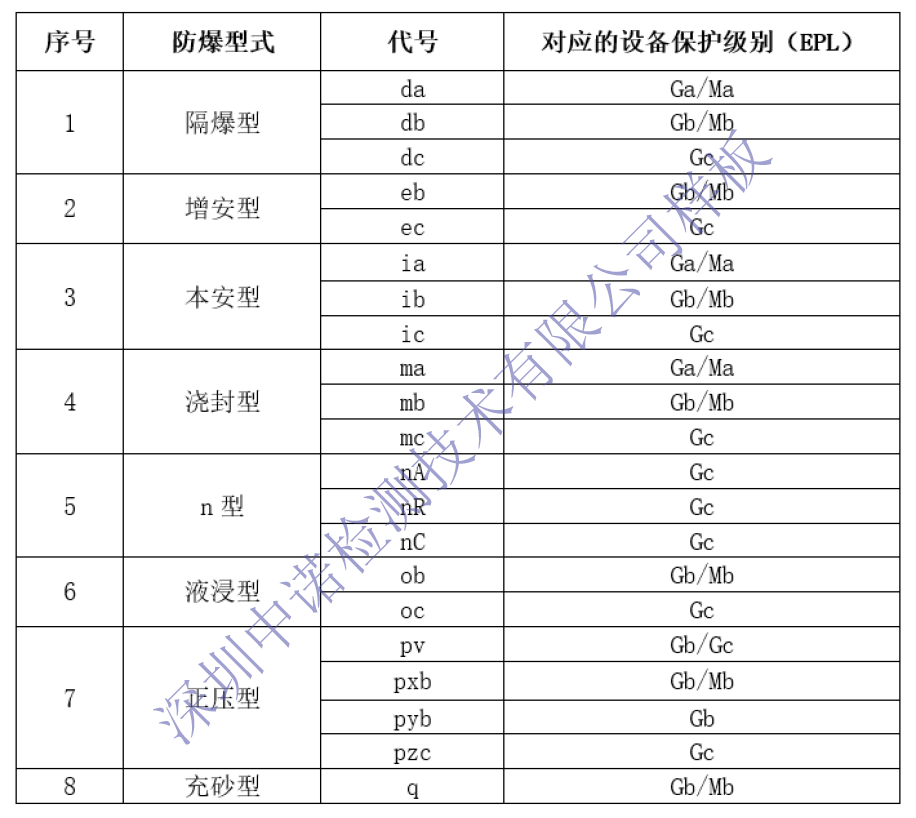

不同設備保護級別與午夜福利试看區域的關係見下表。
備注：
1、Ma/Mb是煤礦瓦斯氣體環境用Ex設備保護級別；Ga/Gb/Gc是除煤礦瓦斯氣體環境之外的其他爆 炸性氣體環境用Ex設備保護級別
2、同等條件下，Ga>Gb>Gc，Ma>Mb
3、Ex設備上標誌的EPL的可能比通常用於具體午夜福利试看型式的EPL的限製更嚴格，以說明設備的其他方麵，如材料的限製。例如，當設備鋁含量超出了GB/T 3836.1.8.3中允許值時，ia 的Ex設備的EPL級別為Gb，如：Ex ia II C T4 Gb。
Ex標誌應按在上述列項中給出的順序標誌，彼此之間應有小的間隔。
午夜福利试看標誌舉例：
Ex ib I Mb
Ex：午夜福利试看性氣體環境用電氣設備標誌
ib：保護型式為本安型
I：煤礦瓦斯氣體環境
Mb：設備保護級別，可以用在1區
Ex db eb II C T6 Gb
Ex：午夜福利试看性氣體環境用電氣設備標誌
db：保護型式為隔爆型
eb：保護型式為增安型
IIC：IIC氣體及蒸氣環境
T6：溫度級別為T6，設備zui高表麵溫度不超過85°C
Gb：設備保護級別，可以用在1區/2區
